T-550

MC昇圧トランス


メーカー価格121,000円(税込)
販売価格お問い合わせください
お問合せはこちら レコードに刻まれた音楽の実在感
アーティストの情念をも引き出す

主な特長
〇T-1000 のデザインを踏襲した強靭なシャーシ構造採用
フロントパネルは10mm厚アルミスラントパネル、1.2mm厚の銅メッキ鋼板シャーシベース、1.6mm厚の銅メッキ鋼板カバーで構成された強靭な筐体構造を採用し、組立にはステンレス製の非磁性体ネジを使用し剛性の確保と磁気歪の低減を実現しています。

〇トランス自体はハイダンピングラバー材で本体からフローティングされ、外部振動が伝播するのを防いでおります。

〇電気的にも、トランス付近に磁気シールド材を配置することにより、外部誘導ハムと磁気歪の低減を実現し ています。

〇フォノバランス伝送対応の入力部
カートリッジのコイルによる発電は、本来バランス動作をしています。これをアンバランス接続で伝送する事 は、バランス型のメリットを大きく損なってしまうだけでなく、外来ノイズの影響が音質に大きく影響してしまい ます。

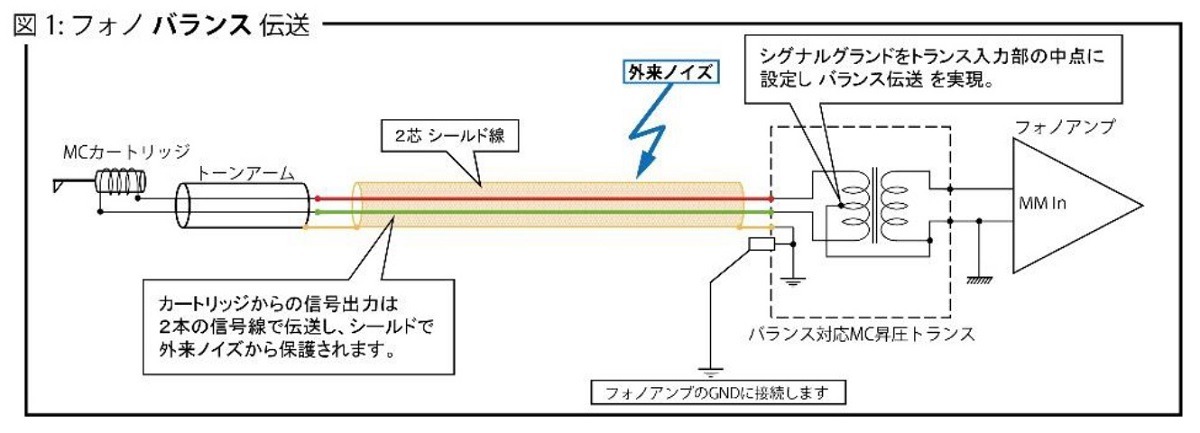

図 1(画像参照) は 2芯シールド線によるバランス型フォノケーブルを使用して接続した配線の原理図です。カートリッジのコイル部とトランスのコイル部までがプッシュプルの平衡型で伝送されシールドがそれを包み込む形になるため、外来ノイズの影響を、遮断できる状態になっています。また、トランス入力部の中点と出力部のマイナス側をつなぐことにより、カートリッジ側から見れば完全バランス接続(2番ピンホット)になります。

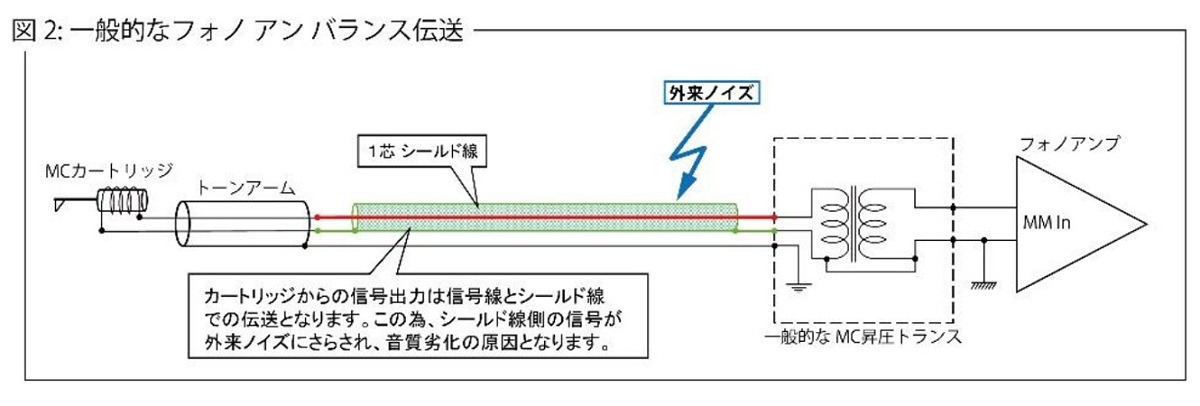

図 2 (画像参照)は、一般的なMC昇圧トランスとアンバランス型のフォノケーブルで接続した場合です。外部シールドと信号線というアンバランス接続のため、シールド側が外来ノイズに晒されますので、ノイズの影響を受けやすいだけでなく、信号線にもその影響が入り込んでしまいます。

〇自社開発の特殊分割巻線構造による MC 昇圧トランス
巻線構造に独自の特殊分割巻き線構造を採用。0.2mm 厚の 78%パーマロイ材による大型 EI コアに低損失 極太銅線を巻き上げることにより、広帯域で優れた周波数特性と位相特性を実現しました。これにより高い低 域リニアリティと高効率昇圧(低損失)という優れた特性を達成し可聴帯域内の位相歪を減少させ、全体域に 渡り生命力のみなぎる細かな空間表現とより明確な音像定位を実現しています。

〇高音質部品の採用
入出力端子は削り出しの金メッキ端子を採用しました。

ご注意
・入力は、XLRとRCAのどちらか片方しか使用できません。両方に同時接続するとノイズを発生する原因になります。
・本機は2芯シールド線によるバランス接続を前提に設計されております。
・XLR端子及びRCA端子のバランス接続には、対応したフォノケーブルが必要です。

図1


図2




<<  製品仕様  >>

最適カートリッジ出力インピーダンス :1.5~40Ω
負荷インピーダンス :47kΩ
昇圧比(電圧利得) :26dB
周波数特性 :10~50kHz(±2dB)
外形寸法 :174(幅)x 90(高さ)x 173(奥行)mm
本体質量 :2.1kg
入出力端子(XLR、RCA): 金メッキ端子 お問合せはこちら
